Prüfbericht
Bei der Navigation zur Ansicht Prüfbericht wird zunächst ein Fenster mit den Firmendaten eingeblendet (siehe Abbildung Fenster Firmendaten zu Beginn der Prüfbericht Ansicht), wenn die Angaben in den Einstellungen unter der Schaltfläche Ausführende Organisation ändern noch nicht angepasst worden sind.
Sind alle Angaben getätigt (Homepage ist optional) ist die Schaltfläche Weiter aktiv. Mit Betätigen dieser Schaltfläche gelangt der Benutzer in die Ansicht Prüfbericht.

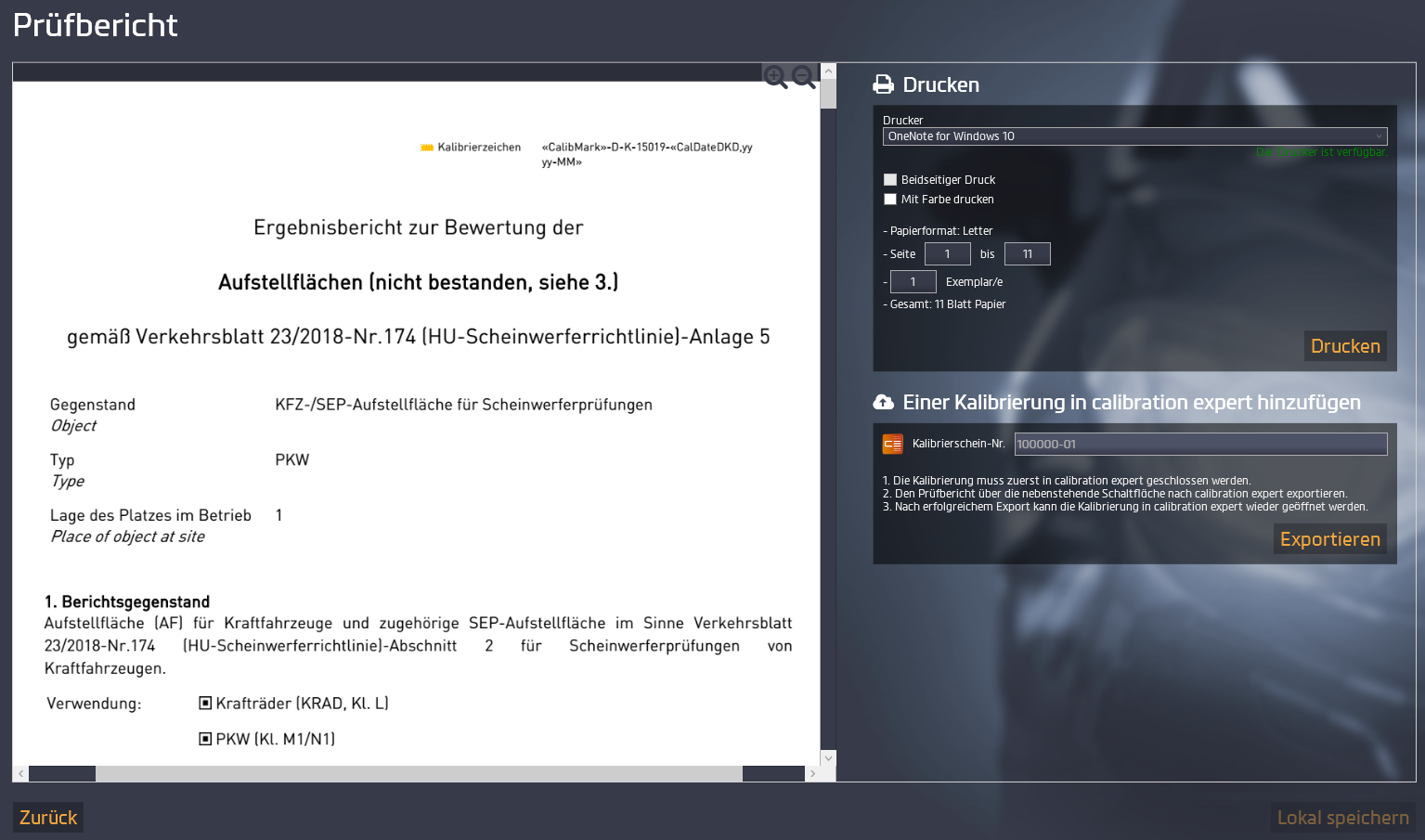

In dieser Ansicht sind zu finden (siehe Abbildung Ansicht Prüfbericht):
Gegebenenfalls Einer Kalibrierung in calibration expert hinzufügen
Da die Schritte zur Generierung des Stückprüfungsprotokolles abgeschlossen sind, ist hier neben der Schaltfläche Zurück eine Schaltfläche Lokal speichern angegeben. Dies ermöglicht es dem Benutzer, neben der Druckmöglichkeit und dem Export zu calibration expert als Anhang an den Kalibrierschein, das Stückprüfungsprotokoll als PDF Datei lokal abzuspeichern.
Druckvorschau des Stückprüfungsprotokolles
In der Druckvorschau des Stückprüfungsprotokolles sind Symbole rechts oben verfügbar, die ein Heranzoomen und Herauszoomen in den Prüfbericht ermöglichen (
).
Die Konformitätsbewertung der Aufstellflächen wird mit bestanden oder nicht bestanden angegeben. Das Stückprüfungsprotokoll besteht aus zwei Teilen:
- Dem Stückprüfungsprotokoll zur Bewertung der Aufstellflächen
- Dem Stückprüfungsprotokoll zur Bewertung des Scheinwerfer-Einstell-Prüfgeräts
Hier sind Angaben zum Drucken des Prüfberichtes aufgelistet. Unter Drucker können aus einem Aufklappmenü zugängliche Drucker ausgewählt werden. Eine Meldung in Farbe gibt Statusinformationen des Druckers aus:
- Grün: Der Drucker ist verfügbar
- Rot: Fehler wie beispielsweise Klappe geöffnet oder Tintenstand leer
Darunter sind Angaben als Optionen gegebenenfalls verfügbar:
- Beidseitiger Druck: ist druckerabhängig
- Mit Farbe drucken: ist druckerabhängig
Angaben über das Papierformat, die zu druckenden Seiten vorausgefüllt mit den erhältlichen Seiten aus dem Stückprüfungsprotokoll, die Anzahl der Exemplare so wie die Gesamtanzahl an benötigtem Papier sind darunter angegeben. Die Schaltfläche Drucken startet den Druckvorgang.
Einer Kalibrierung in calibration expert hinzufügen
Wenn der Benutzer unter Prüfbericht erzeugen die Option ausgewählt hat, dass der Prüfbericht zu calibration expert exportiert werden soll, so ist hier erneut die dort angepasste Kalibrierscheinnummer angegeben. Eine Schaltfläche Exportieren ermöglicht den Export des Stückprüfungsprotokolls an den Kalibrierschein.
Der Ablauf wird in gekürzter Fassung angegeben und ist wie folgt:
In calibration expert:
Speichern und schließen Sie die Kalibrierung.
In sep PRO:
Führen Sie den Export durch. Erst nach Betätigung von der Schaltfläche Exportieren erfolgt der Export. Die Bezeichnung der exportierten Datei wird automatisch vergeben und kann nicht angepasst werden.
In calibration expert:
Öffnen Sie die Kalibrierung und überprüfen Sie den Anhang an den Kalibrierschein.
